Преобразователь ET Mini-360

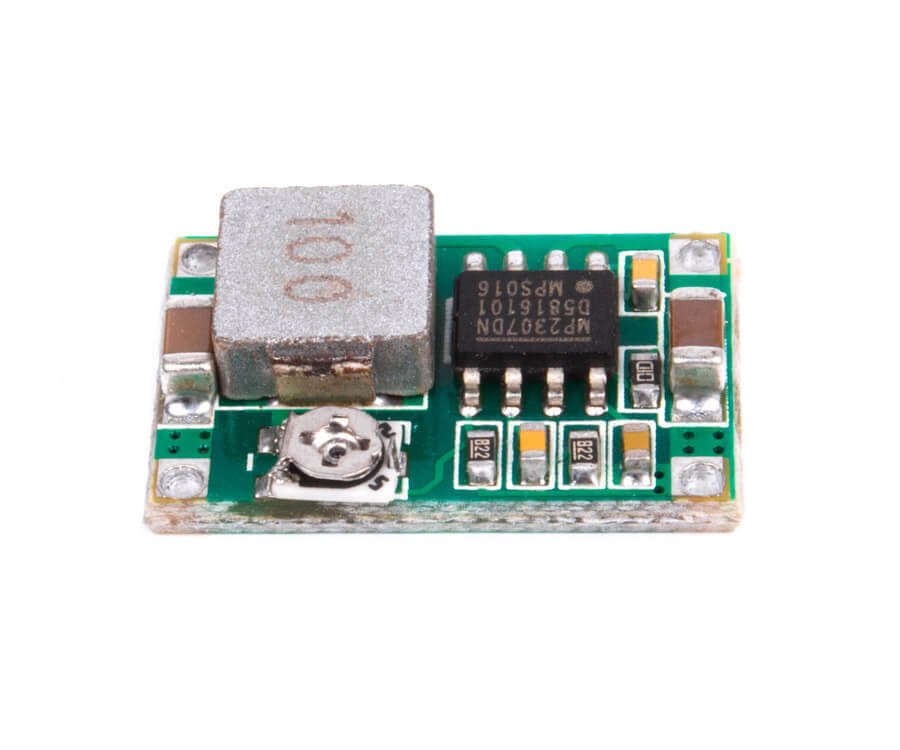

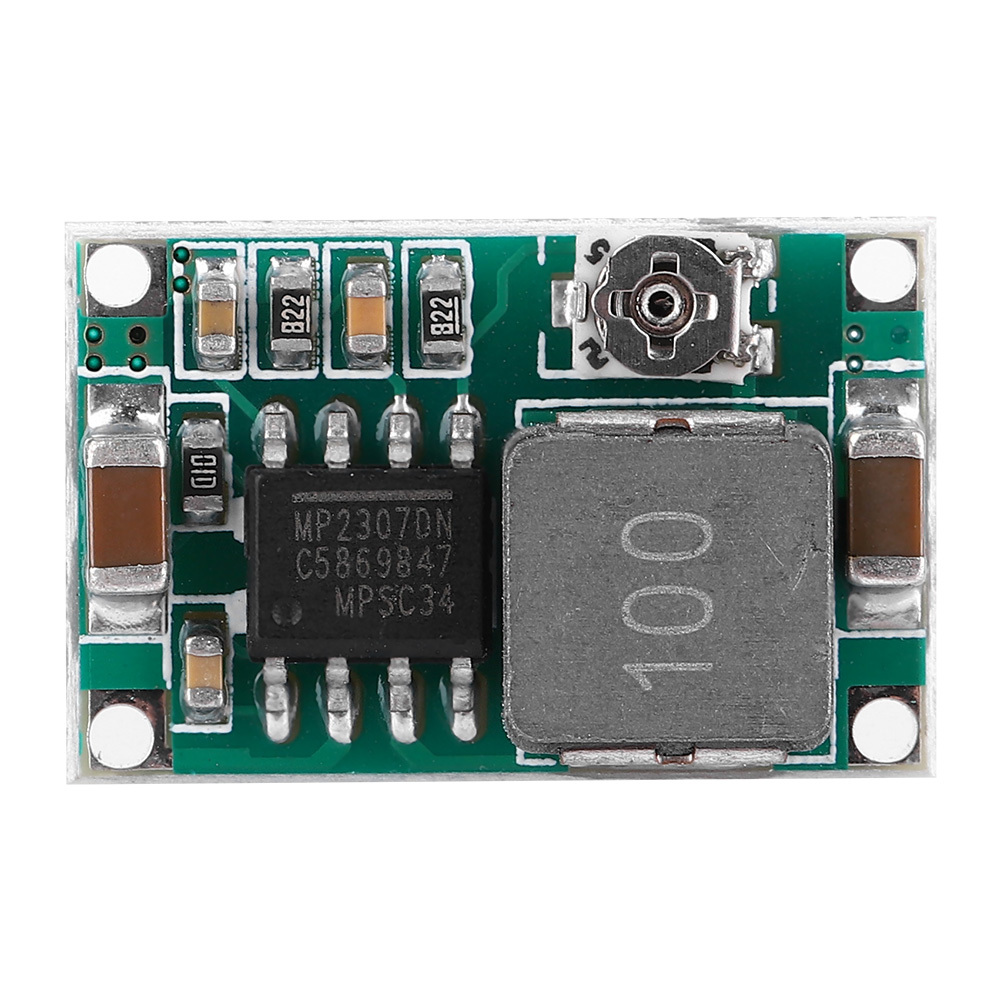

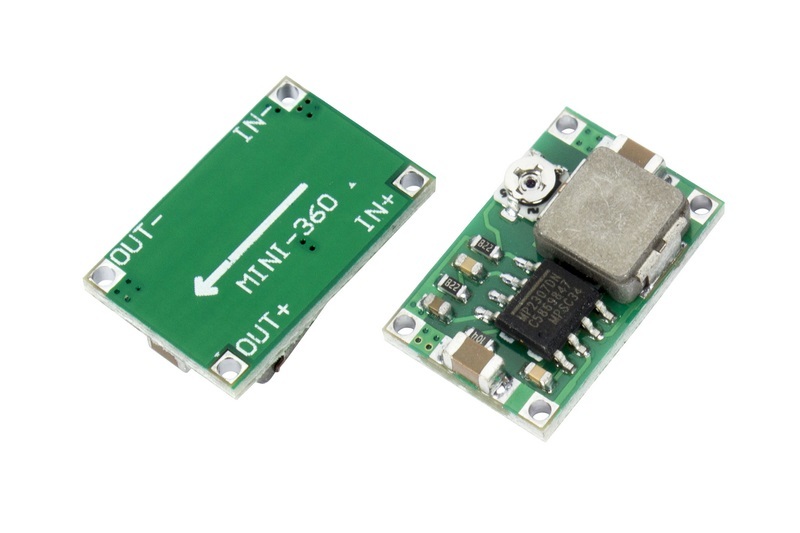

Преобразователь ET Mini-360 (MH-Mini-360/DSN-Mini-360/HX-Mini-360) — это импульсный регулируемый понижающий DC-DC стабилизатор напряжения с высоким КПД (до 96%). Построен модуль на чипе MP2307 (MP2307DN). Преобразователь Mini-360 способен работать с подаваемым напряжением от 4.75 до 23 В. Благодаря высокой частоте переключения (340 КГц) позволяет получить большой ток в нагрузке (до 1.8А постоянно, до 3А кратковременно) при малых размерах преобразователя. Пульсация сигнала на выходе без нагрузки составляет менее 30 мВ. При установке токов, близких к максимальному значению, и долговременной работе с такими значениями следует дополнительно установить радиатор. Компактный переменный резистор позволяет настроить требуемое выходное напряжение с шагом ±2.5%, а максимальная разница между выходом и входом по напряжению не должна превышать 15 В. Защиты от переполюсовки нет, но если потребуется, можно установить на входе диод Шоттки. Есть защита от перегрева, которая отключает модуль при достижении 160 °C. Высокоэффективный импульсный источник питания, обладающий малыми габаритами может использоваться в DIY моделях, для питания видеокамер, в автомобилях, в сетевом оборудовании, в RC-моделях и во многом другом. Данный преобразователь особенно хорошо подойдёт для зарядки для литий-полимерных аккумуляторов 2s-5s. Технические характеристики преобразователя Mini-360 Он обладает следующими характеристиками: Входное напряжение: 4.75 — 23 В; Выходное напряжение: 1.0 — 17 В (регулируемое); Выходной ток: долговременный 1.8A, максимальный 3А; Эффективность преобразования: 96% (максимум); Частота преобразования: 340 КГц Рабочая температура: -40 до +85 °C; Пульсации на выходе: мене 30 мВ; Регулировка нагрузки: ±0.5%; Регулирование напряжения: ±2.5%; Зашита от перегрева: 160 °C;
