Описание

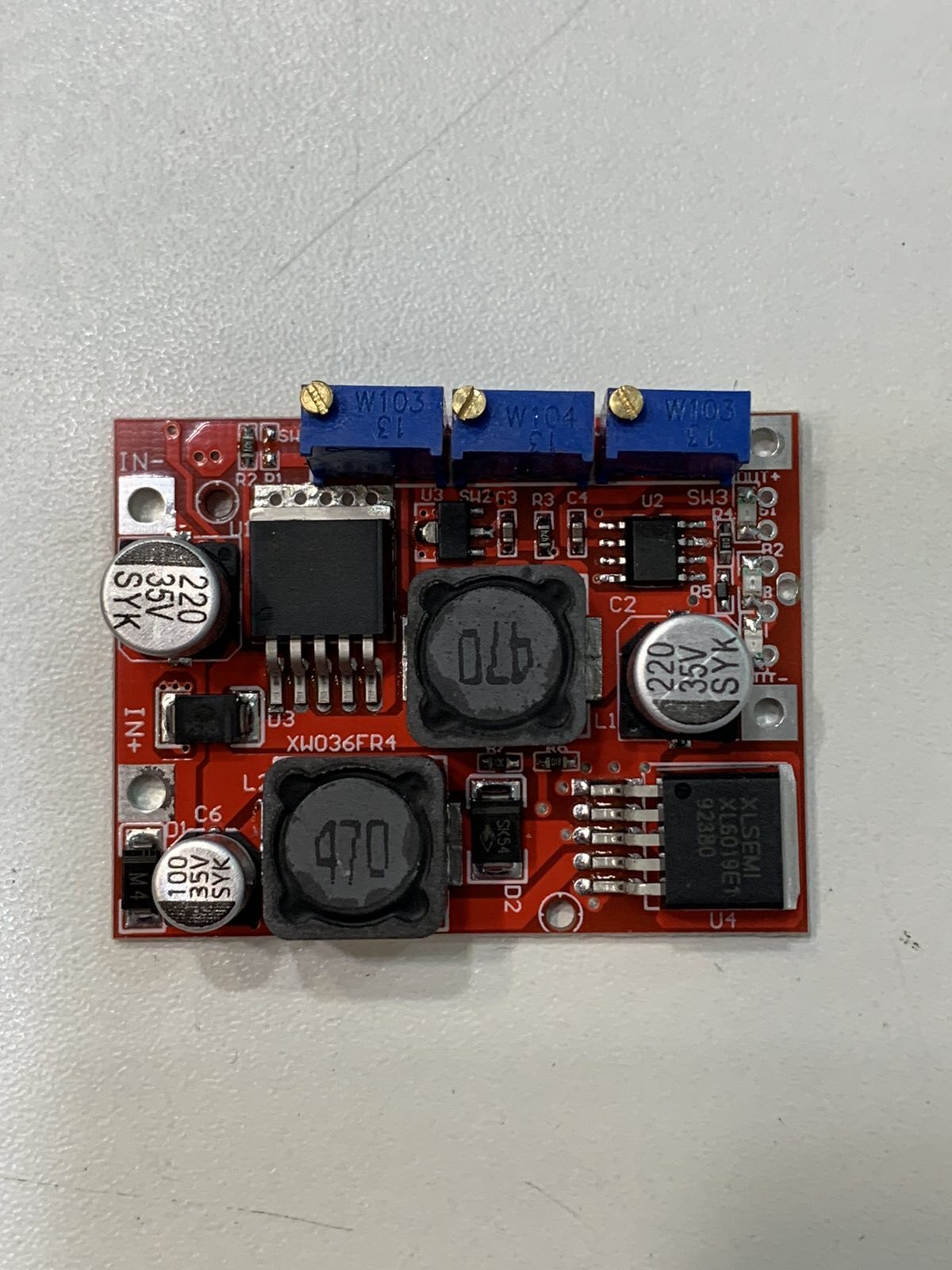

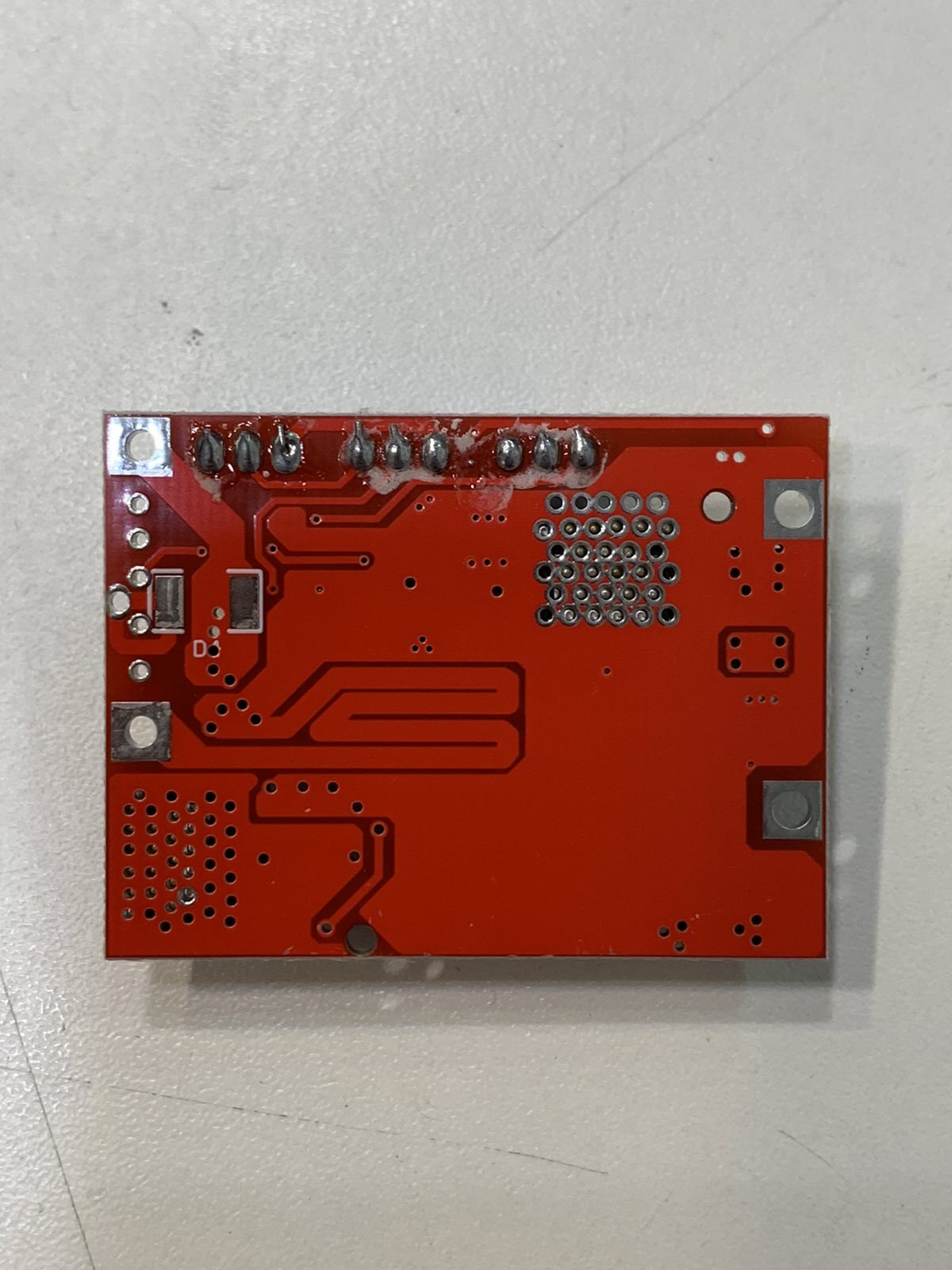

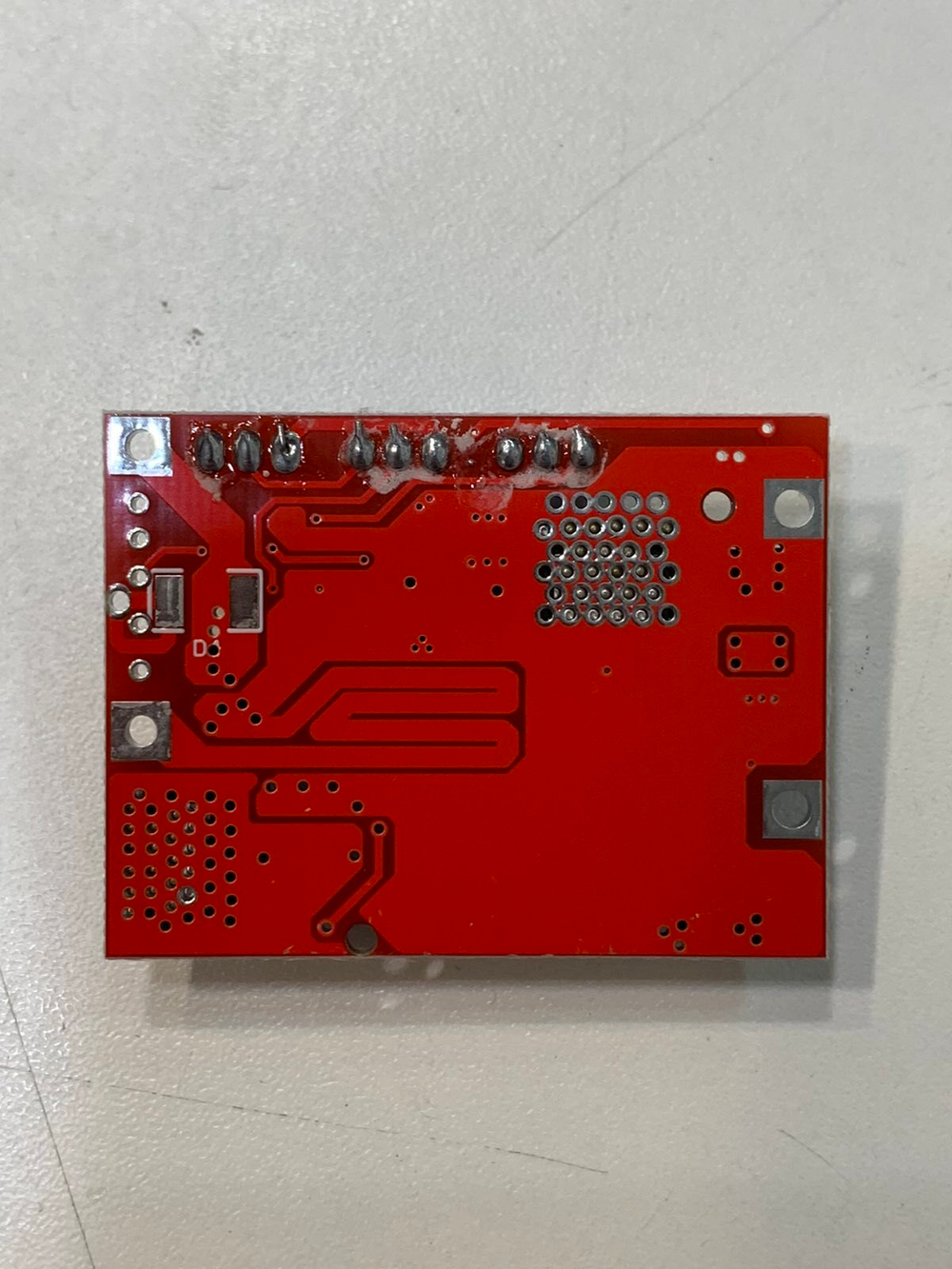

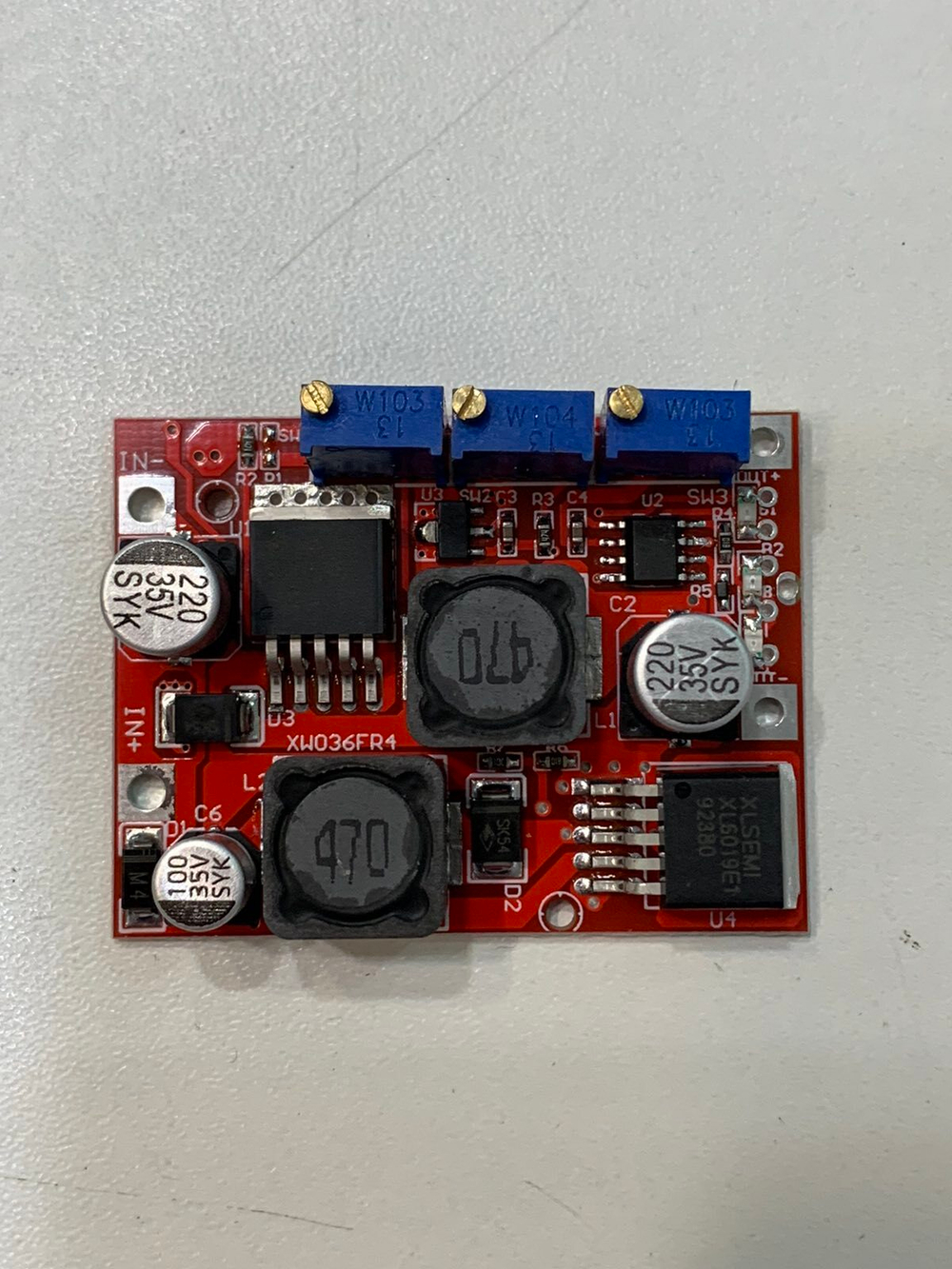

Модуль ET LM2577S-CVCCCL — понижающий DC/DC регулируемый стабилизатор постоянного напряжения и регулировкой выходного напряжения. Спецификация: Входное напряжение: 4-35 в Выходное напряжение: 1.25-25В Выходной ток максимальный: 3A При токе > 15А используйте принуд.охл. Мин. разница Uвх/Uвых: 2В Защита от переполюсовки: НЕТ Защита от КЗ: ДА Защита от пеергрузки: ДА (рег. "CL") Назначение подстроечных регуляторов: "CV" - регулировка выходного напряжения. "CC" - регулировка выходного тока. "CL" - ограничение по перегрузке. Позволяет защитить схему от перегрузки или короткого замыкания путем ограничения максимального значения выходного тока. при котором преобразователь будет отключать нагрузку. Например: установите потенциометром СС требуемое значение тока как описано выше, к примеру на значение 3А. Поворачивайте потенциометр CL против часовой стрелки до тех пор пока значение выходного тока не начнет падать до минимума. Таким образом, при превышении выходным током значения в 3А будет срабатывать защита. В случае, если защита от перегрузки вам не нужна, поверните потенциометр CL по часовой стрелке около 30 оборотов, таким образом отключив защиту от перегрузки. Для идеальных условий работы разница между входным и выходным напряжением должна составлять не менее 2В.
Характеристики
Конфигурация
CVCCCL - регулировка напряжения, тока и ограничения по перегрузке
Выходной ток, А
3
Страна производитель товара
Китай
Габариты
50x37x13мм
Бренд:
Energy Technology
Страна производитель товара:
Китай
Конфигурация:
CVCCCL - регулировка напряжения, тока и ограничения по перегрузке
Габариты:
50x37x13мм
Выходное напряжение:
1.25-25В
Выходной ток, А:
3
Входное напряжение:
4-35В
DC-DC Step Boost UP или Boost Down:
Понижающий (Step Down),
Для понижения напряжения (Step Down)
Класс опасности товара
Не опасен
Выходное напряжение
1.25-25В
Заводской номер/Cross Reference (p/n) :
ET-019560, ET LM2577S-CVCCCL
Бренд
Energy Technology
Заводской номер/Cross Reference (p/n)
ET-019560, ET LM2577S-CVCCCL
Входное напряжение
4-35В
DC-DC Step Boost UP или Boost Down
Для понижения напряжения (Step Down)
