Модуль заряда ET TP5100-2S

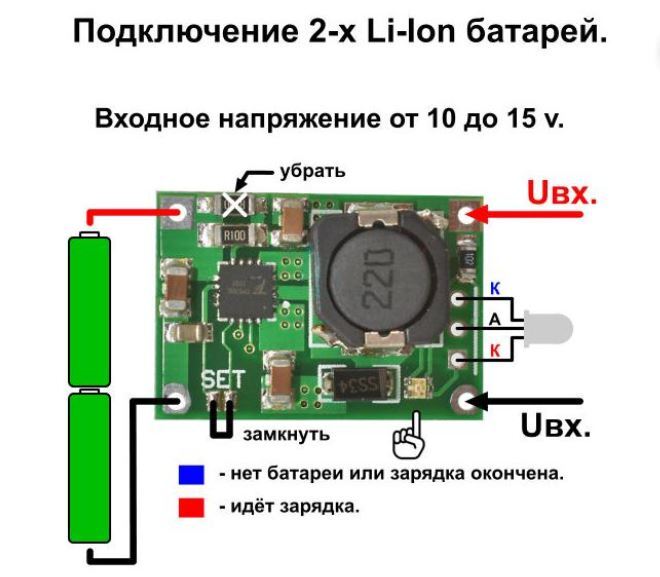

Зарядное устройство ET TP5100-2S для литиевых аккумуляторов. Входное напряжение - от 5 до 15VDC. Напряжение полного заряда для 2-х Li-Ion батарей - 8.4V. Ток заряда - 2A (необходимо приклеить радиатор с обратной стороны платы). При токе заряда 1А - радиатор не нужен, но необходимо выпаять один из двух резисторов с маркировкой "R100". По умолчанию выставлен режим заряда сборки из ДВУХ Li-Ion элементов. При необходимости заряжать ОДИН Li-Ion элемент, нужно выпаять перемычку между контактами "SET". Напряжение полного заряда для 1-го Li-Ion элемента - 4.2V. На плате установлены синий и красный светодиоды. Если горит синий - нет батареи или заряд окончен. Если горит красный - идёт зарядка. При необходимости можно установить внешний двухцветный светодиод.
