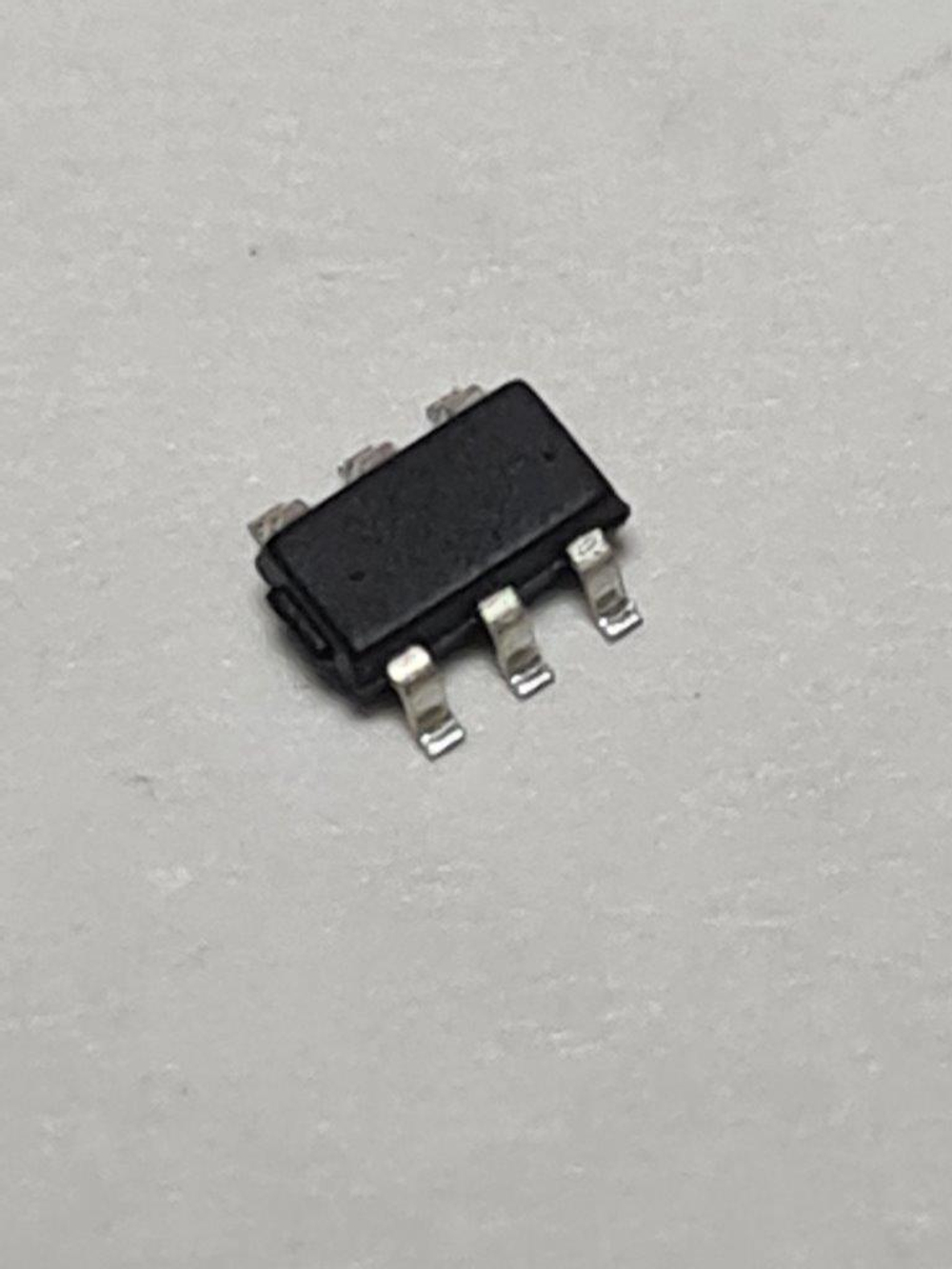

Микросхема 8205A SOT23-6

8205А SOT23-6 - микросхема защиты из 2 MOSFET транзисторов N-типа Микросхема 8205А используется для раздельного контроля заряда и разряда ячейки аккумулятора и выполнена на базе двух полевых транзисторов в одном корпусе. Категории: Питание, BMS контроллеры, АКБ и батарейные модули, pадиокомпоненты Производитель: Китай Микросхема состоит из двух полевых транзисторов, по отдельности отвечающих за заряд (FET2) и разряд (FET1) аккумулятора. Она работает в паре с микросхемой DW-01. При падении напряжения ниже 2,5В транзистор FET1 закрывается и отключает нагрузку. Затем микросхема DW-01 переходит в режим сна и не включает нагрузку до напряжения на батарее в 2,9-3,1В При заряде батареи свыше 4,5В закрывается транзистор FET2 и отключает аккумулятор от источника питания. Батарея отключается до тех пор, пока напряжение в банке не упадет до 4,4В от саморазряда (если нагрузки нет) или 4,5В (если батарея подключена к нагрузке). Основные достоинства: небольшие габариты, корпус SOT23-6, защита батареи от перезаряда и переразряда Примеры использования: схемы защиты (Protection IC) Обозначения: G (gate) - затвор; S (source) - исток; D (drain) - сток. Проводимый ток: 6А Пиковый ток: 24А Диапазон рабочих температур: от -55 до 125°С Напряжение отключения нагрузки: 2,5В Напряжение отключения питания: 4,5В
