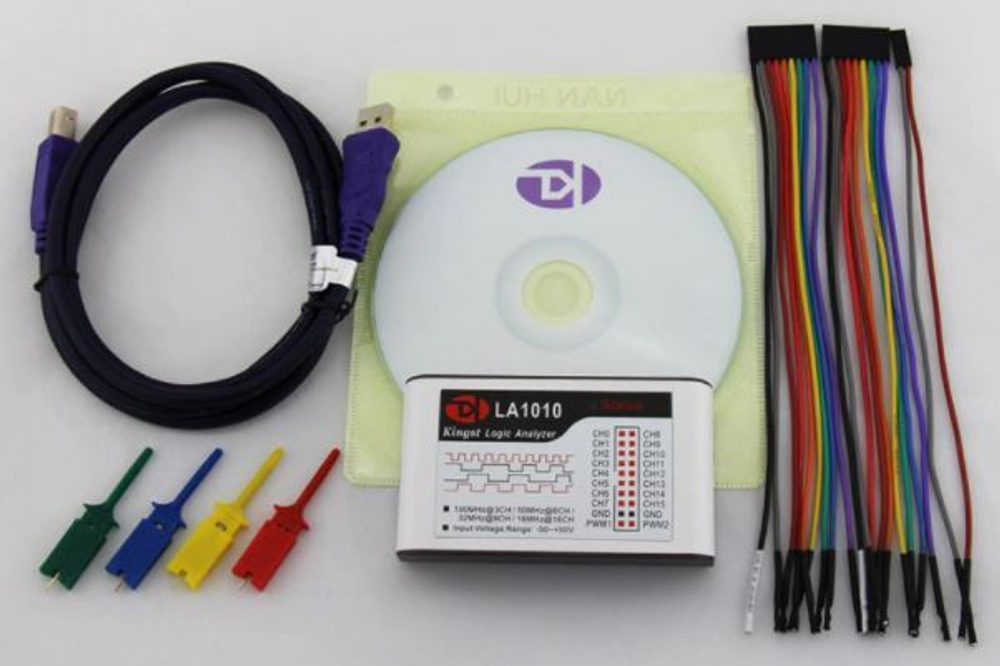

Логический анализатор LA1010 USB

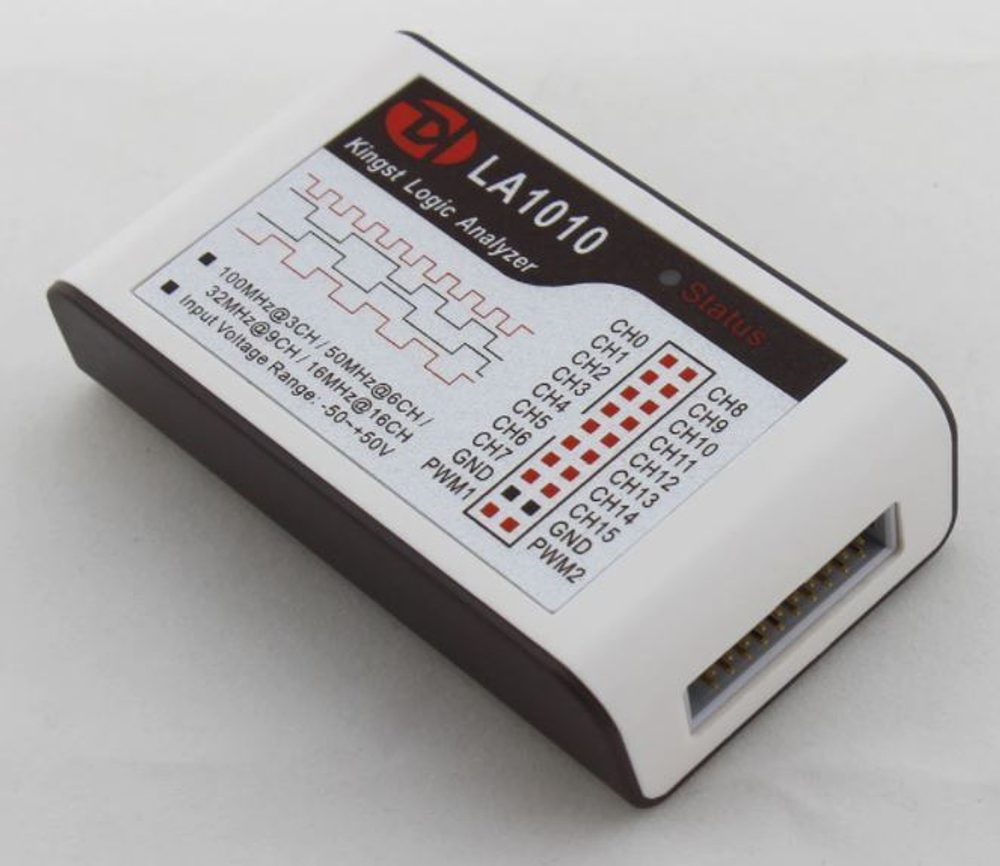

Логический анализатор Kingst LA1010 USB LA1010 — это высокопроизводительный логический анализатор. Он имеет 16 входных каналов и частоту выборки до 100 МГц. Работая вместе с программным обеспечением KingstVIS 16 каналов одновременно снимают цифровой сигнал и конвертируют его в цифровую волну с отображением на мониторе. Анализ сигнал с помощью множества стандартных протоколов для прямой коммуникации данных. Применяется для тестирования и анализа цифровых систем (MCU/ARM/FPGA, и т.п.), разработки и отладки нескольких коммуникационных программ, а также для длительного мониторинга и записи цифровых сигналов. Характеристики · Портативный и легкий · Максимальная частота выборки: 100 м на 3 канала, 50 м на 6 каналов, 32 м нв9 каналов, 16 м на 16 каналов · Большая глубина выборки и поддержка сжатия · Встроенный генератор PWM · Совместимость с интерфейсом USB 2.0 / 3.0 · Мощное и простое в использовании программное обеспечение · Автоматические обновления в Интернете Характеристики · Входные каналы: 16 · Макс. частота дискретизации: 100 м · Измерение пропускной способности: 20 м · Мин. ширина импульса: 20 НС · Макс. глубина дискредитации: 10 Г / канал · Диапазон входящего напряжения: -50 ~ +50 В · Входной импеданс: 220 K?, 12 pF · Регулируемый порог напряжения: -4 ~ + 4 V, шаг: 0,01 В · Каналы PWM: 2 · Диапазон частоты PWM: 0,1 ~ 10 МГц · Шаг регулировки частоты PWM: 10 ns · Шаг ширины импульса PWM: 10 ns · Выходное напряжение PWM: 3,3 В · Выходное сопротивление частот: 50 ? · Ток в режиме ожидания: 100 мА · Макс. рабочий ток: 150 мА · Размеры: 95 x 55 x 23 мм · Поддерживаемые ОС: Windows XP, Vista, Windows 7/8/10(32/64bit) · Поддерживаемые стандартные протоколы: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel и т.д.
