Частотомер портативный tinyGTC 12Ghz

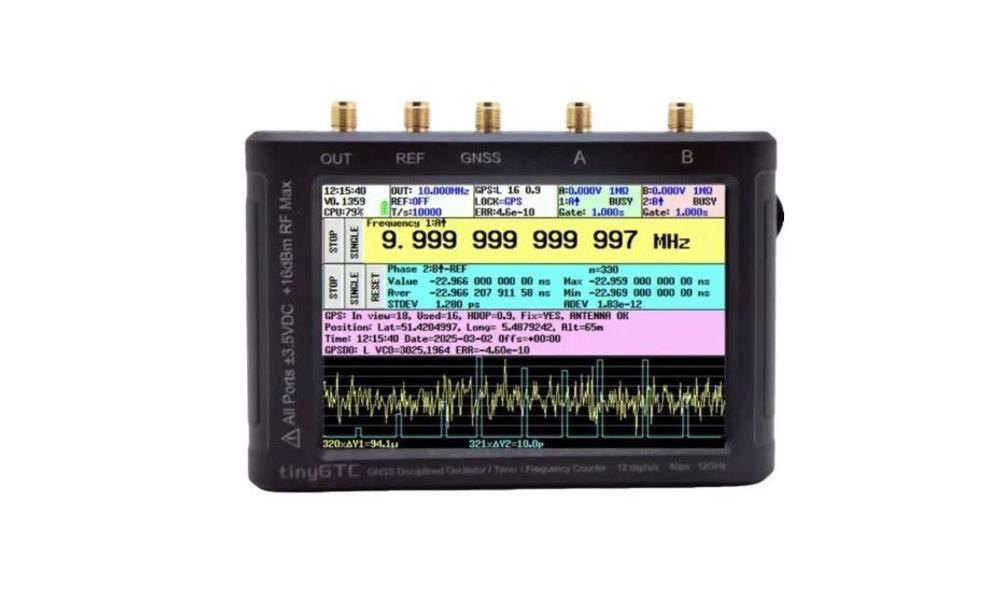

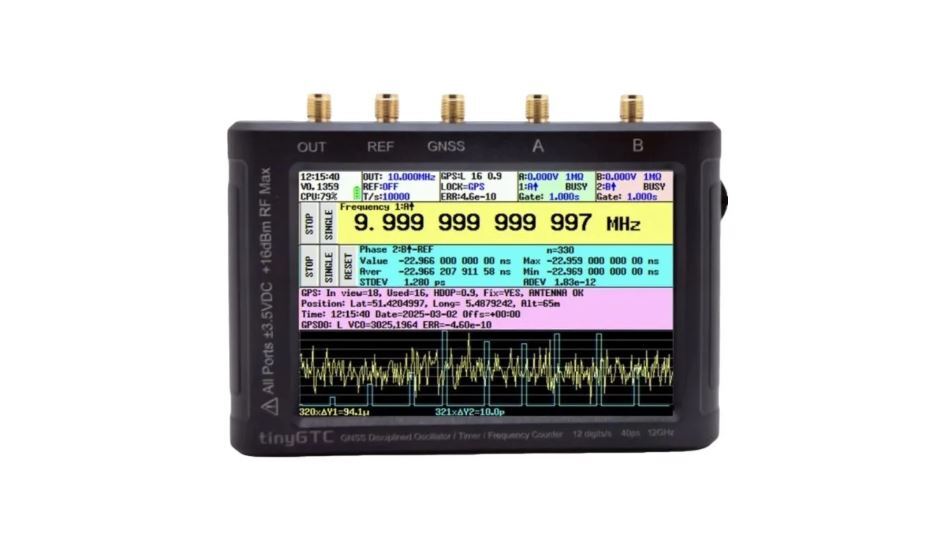

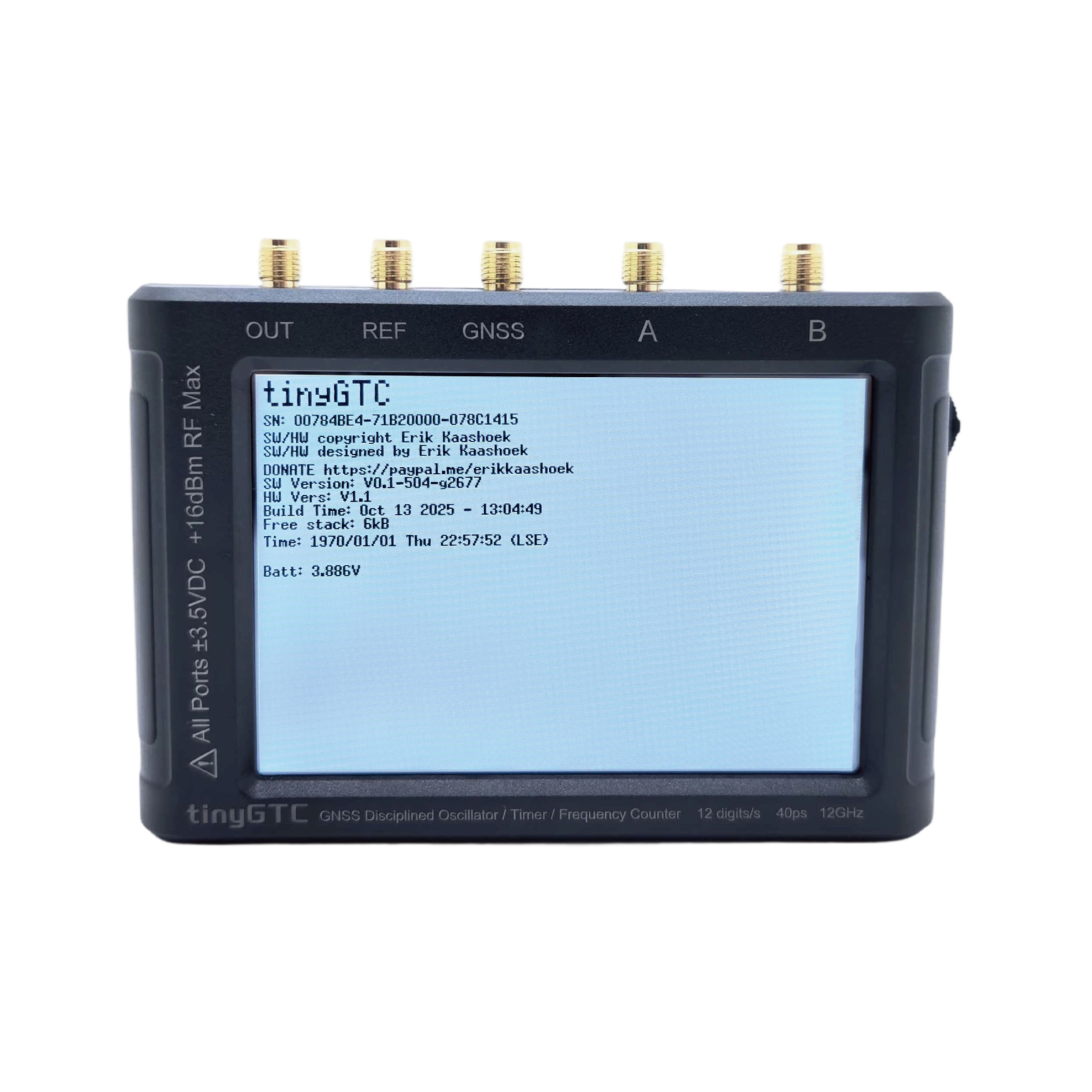

Частотомер портативный tinyGTC 12Ghz Высокоточный и экономичный портативный частотомер Общие характеристики tinyGTC 12Ghz — это портативный частотомер, сочетающий высокую точность и доступность. Благодаря мобильности и универсальности, прибор обеспечивает исключительную точность измерений с временным разрешением 40 пикосекунд. Он поддерживает широкий спектр измерений: частоты, времени, фазы, а также режим непрерывного счёта (без пропусков). Режим непрерывного счёта позволяет получать надёжные данные для расчёта среднего девиации отклонения (ADEV). Встроенный GNSS- дисциплинированный генератор гарантирует долговременную стабильность измерений и может использоваться как эталонный источник тактовых сигналов с настраиваемой выходной частотой от 8 кГц до 150 МГц. Кроме того, tinyGTC поддерживает подключение внешних высокостабильных опорных сигналов, таких как атомные часы или GNSS- дисциплинированные генераторы (GNSSDO), что позволяет в полной мере использовать его 12-битное высокое разрешение. Эргономика и управление Прибор оснащён чётким 4-дюймовым сенсорным экраном, на котором отображается вся необходимая информация. Интерфейс USB позволяет осуществлять дистанционное управление и передачу данных. Совместно с ПО timeLab возможен сбор, статистическая обработка и преобразование данных. Для сохранения результатов измерений предусмотрен слот для карт micro SD объёмом до 32 ГБ. Целевая аудитория и рекомендации tinyGTC — это профессиональный частотомер сверхвысокой точности, предназначенный для инженеров в области времени-частотных измерений. Может быть сложен для начинающих пользователей, поэтому рекомендуется работа под руководством опытного специалиста. Особенности конструкции и ограничения tinyGTC спроектирован как высокочастотный сверхточный частотомер с низким энергопотреблением и малыми габаритами, что накладывает определённые ограничения. Перед использованием ознакомьтесь с руководством во избежание повреждения прибора! Технические характеристики Входная связь: Входы A и B: постоянный ток (DC) Вход REF: переменный ток (AC) SMA-разъёмы: SMA A: ZC412 (0.1Гц–12.8ГГц) (DC, 1 М? // 25 пФ или 50 ?) SMA B: 0 – 300 МГц (DC, 1 М? // 2 пФ или 50 ?) SMA OUT: 0.1 Гц – 100 МГц, меандр/импульс 3 Vpp, AC-связь, 50 ? SMA REF: Опциональный вход внешнего опорного сигнала (AC, 10 МГц, +5 дБм до +15 дБм) или выход 8 кГц – 150 МГц, меандр 3 Vpp, AC-связь, 50 ? SMA GPS: Вход для активной GNSS-антенны, постоянное смещение +3 В Входное сопротивление: 0 – 100 кГц: 1 М? / 2 пФ 50 ? (опционально) Разрешение: 40 пс Уровень триггера: 0 – 3.5 В Дисплей: 4" сенсорный экран Функции: Частота, время, фаза, счёт Питание: Встроенный Li-ion аккумулятор 4000 мАч USB 5В, макс. 1.3А Макс. входное напряжение: ± 3.5 В постоянного тока; 3.5 Vpp или 16 дБм при 50 ? Интерфейсы: USB, выход импульсов/меандра (OUT), внешний опорный вход/выход (EXT Ref), вход активной GPS-антенны, измерительные входы A и B.
