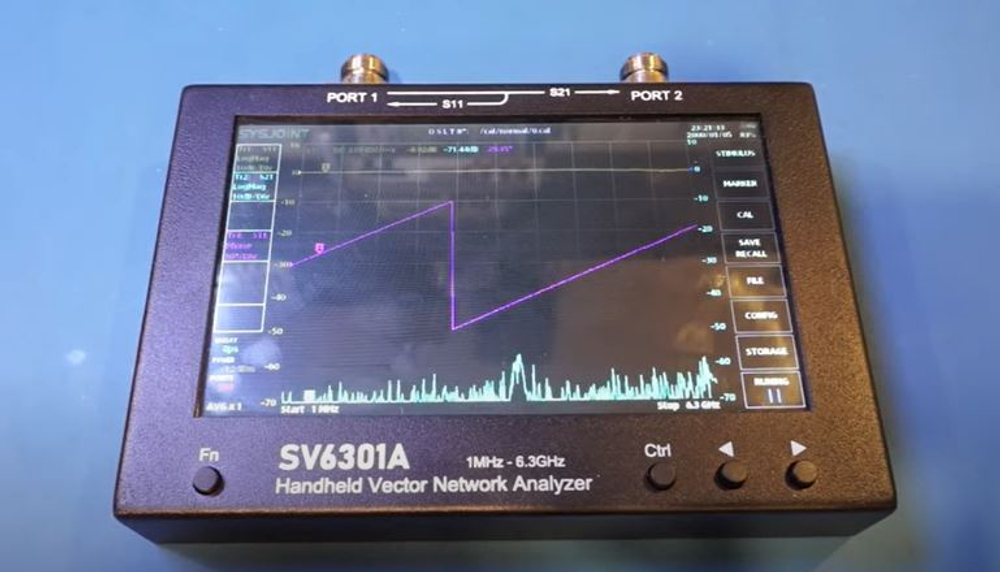

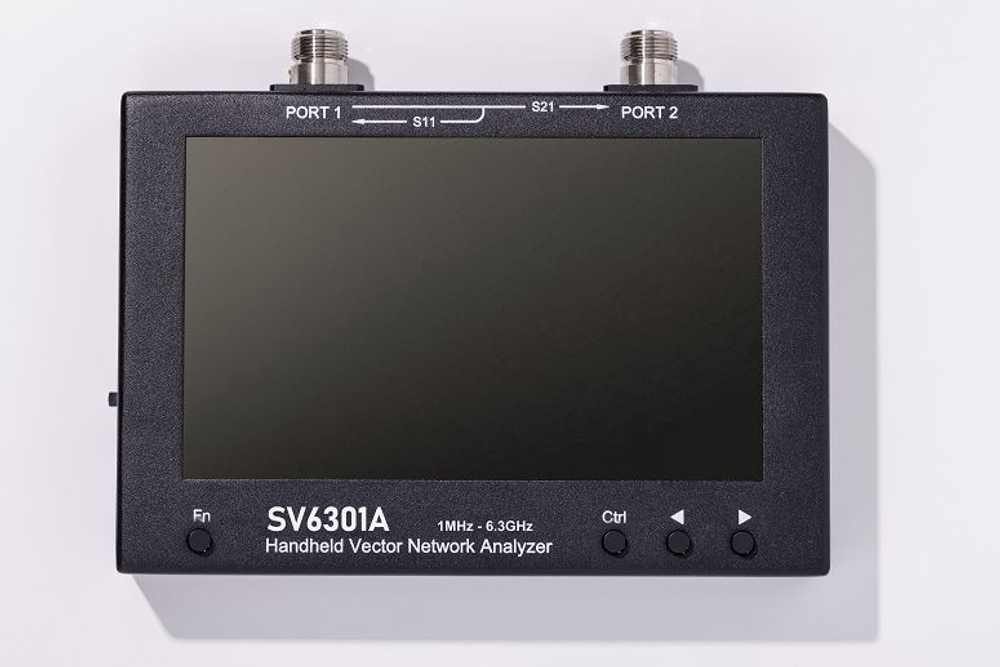

Анализатор векторный SV6301A Chelegance

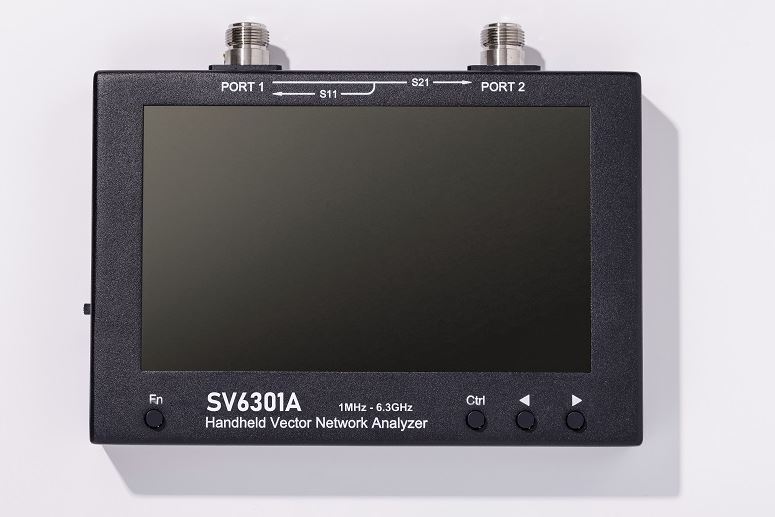

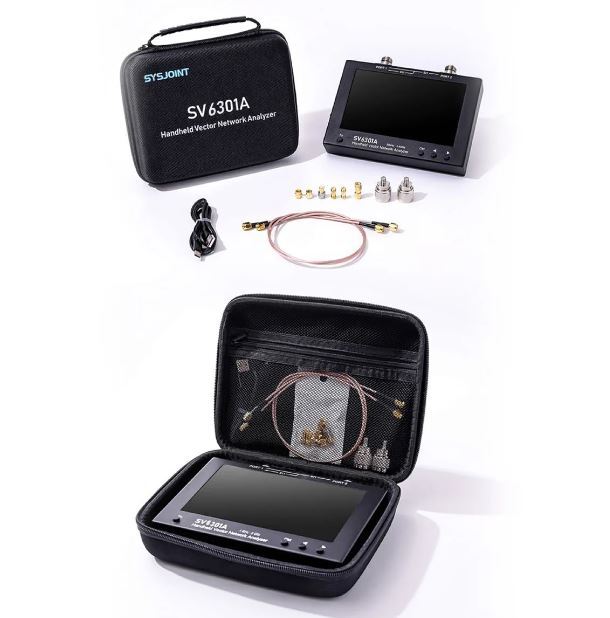

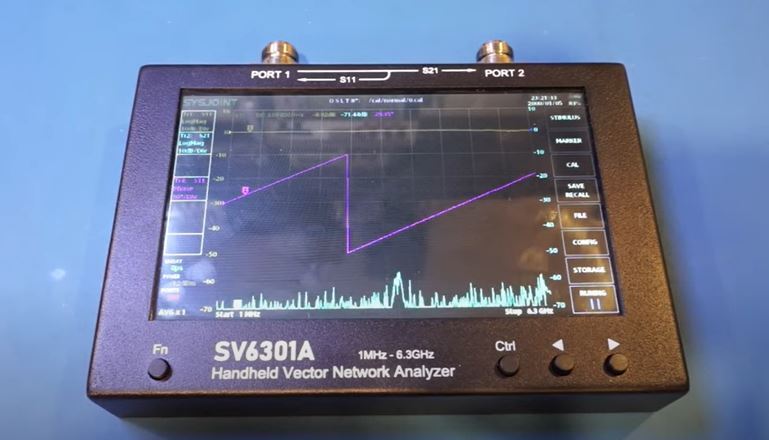

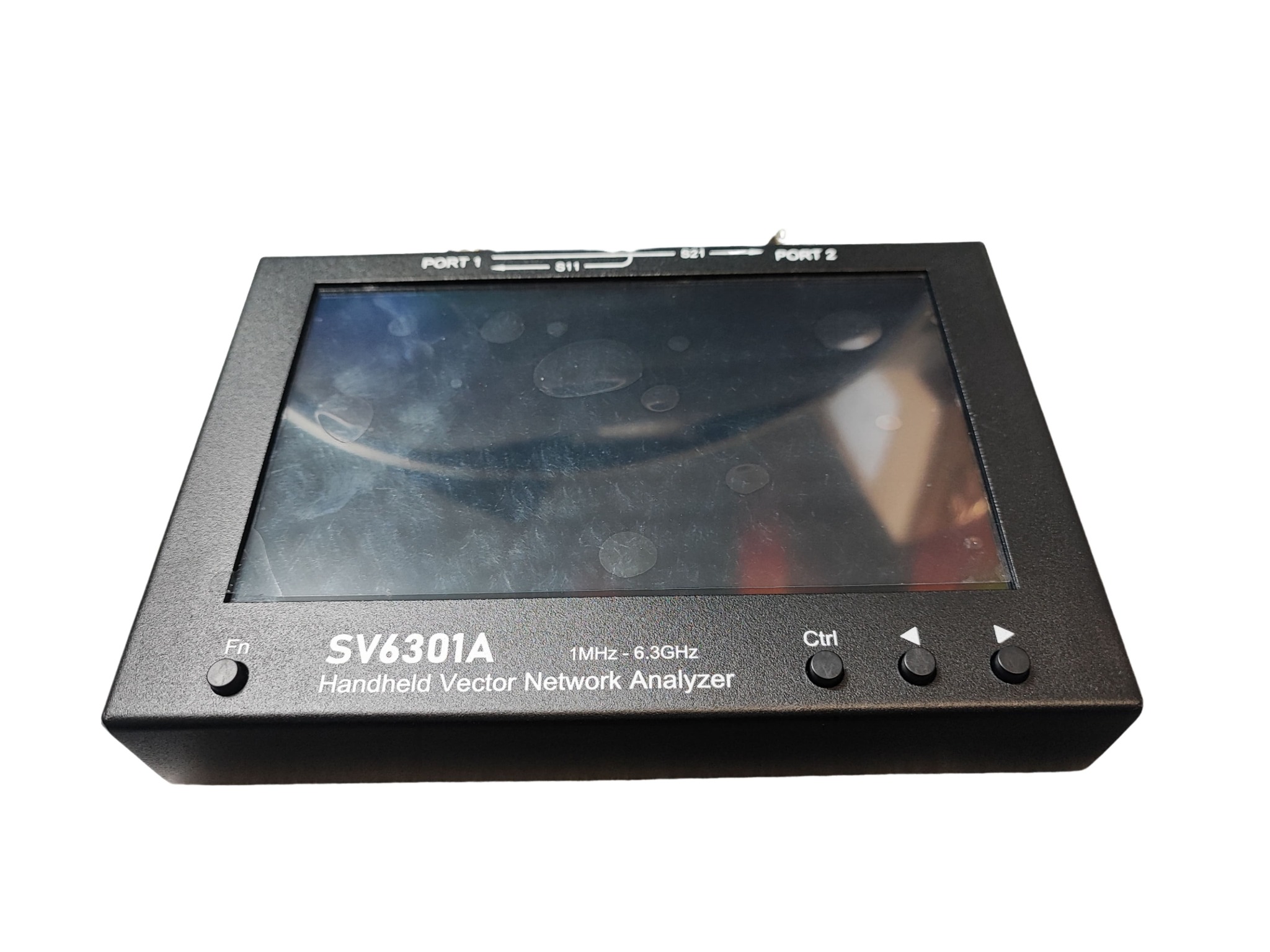

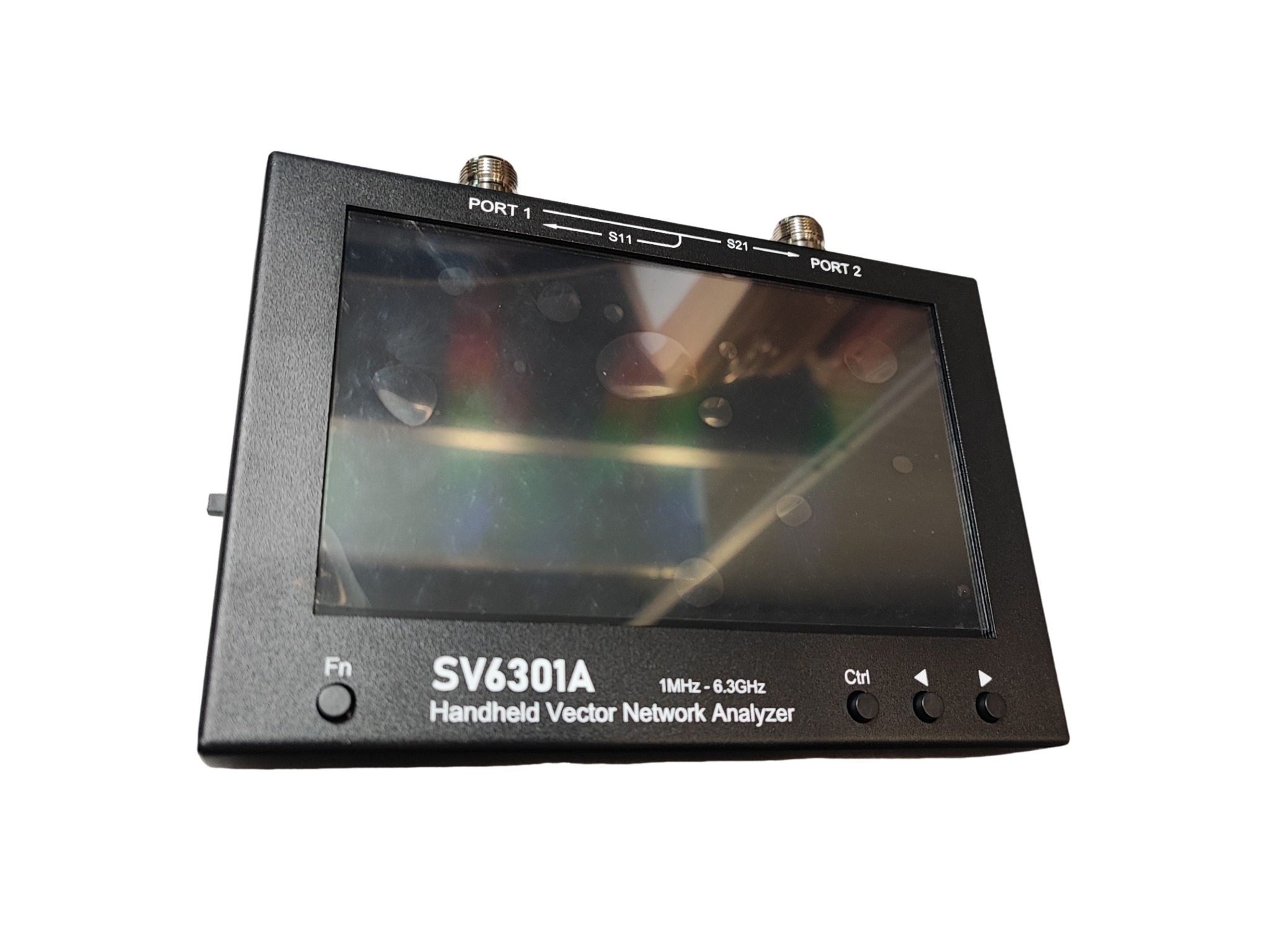

Анализатор векторный SV6301A Chelegance до 6.3ГГц Векторный анализатор сетей Chelegance SV6301A — это портативный векторный анализатор сетей (vector network analyzer, VNA), охватывающий диапазон частот от 1 МГц до 6,3 ГГц. Его можно использовать для измерений S11 и S21. Динамический диапазон S21 SV6301A составляет 75 дБ, а динамический диапазон S11 — 50 дБ. SV6301A идеально подходит для тестирования антенн в диапазонах MF/HF/VHF/UHF, например коротковолновые антенны, антенны диапазона ISM, антенны WiFi, антенны Bluetooth, антенны GPS и т. д. Конечно, также можно измерять фильтры, усилители, аттенюаторы, кабели, делители мощности, соединители, дуплексеры и другие радиочастотные компоненты. Поддерживаются различные форматы отображения: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Group Delay, Resistance, Reactance и т. д. Для измерения длины кабеля SV6301A поддерживает функцию TDR. Металлический корпус не только прочный, но и эффективно экранирует электромагнитные помехи. Размеры SV6301A составляют 190x130x30 мм, а удобная подставка на задней панели устройства упрощает использование на рабочем столе. В качестве интерфейса SV6301A имеет разъем N female, в комплект поставки также входит пара адаптеров N-to-SMA, которые можно использовать для подключения тестовых объектов с интерфейсом SMA. Скорость дискретизации системы обработки сигналов составляет 400 точек/с, что позволяет проводить измерения в квазиреальном времени. Максимальное количество точек отбора проб – до 1001. Особенности SV6301А Сенсорный экран диагональю 7 дюймов (разрешение: 1024х600) дополнен четырьмя физическими кнопками для быстрой настройки диапазона частот, масштабирования, включения и выключения осциллограмм, добавления и удаления маркеров, снимков экрана и т. д. Таким образом, обеспечивается простой и интуитивно понятный рабочий процесс. SV6301A имеет две встроенные литиевые батареи 18650 емкостью 3350 мАч со сроком службы до 4 часов. Интерфейс зарядки – USB Type-C, а прилагаемый кабель можно использовать как для зарядки устройства, так и для передачи данных. В то же время SV6301A имеет встроенную карту памяти емкостью 8 ГБ, которую можно использовать для хранения статуса калибровки, файлов snp, снимков экрана и т. д. Для зарядки аккумуляторов рекомендуется использовать зарядное устройство 5 В/2 А (не входит в комплект).
