Анализатор векторный LiteVNA67

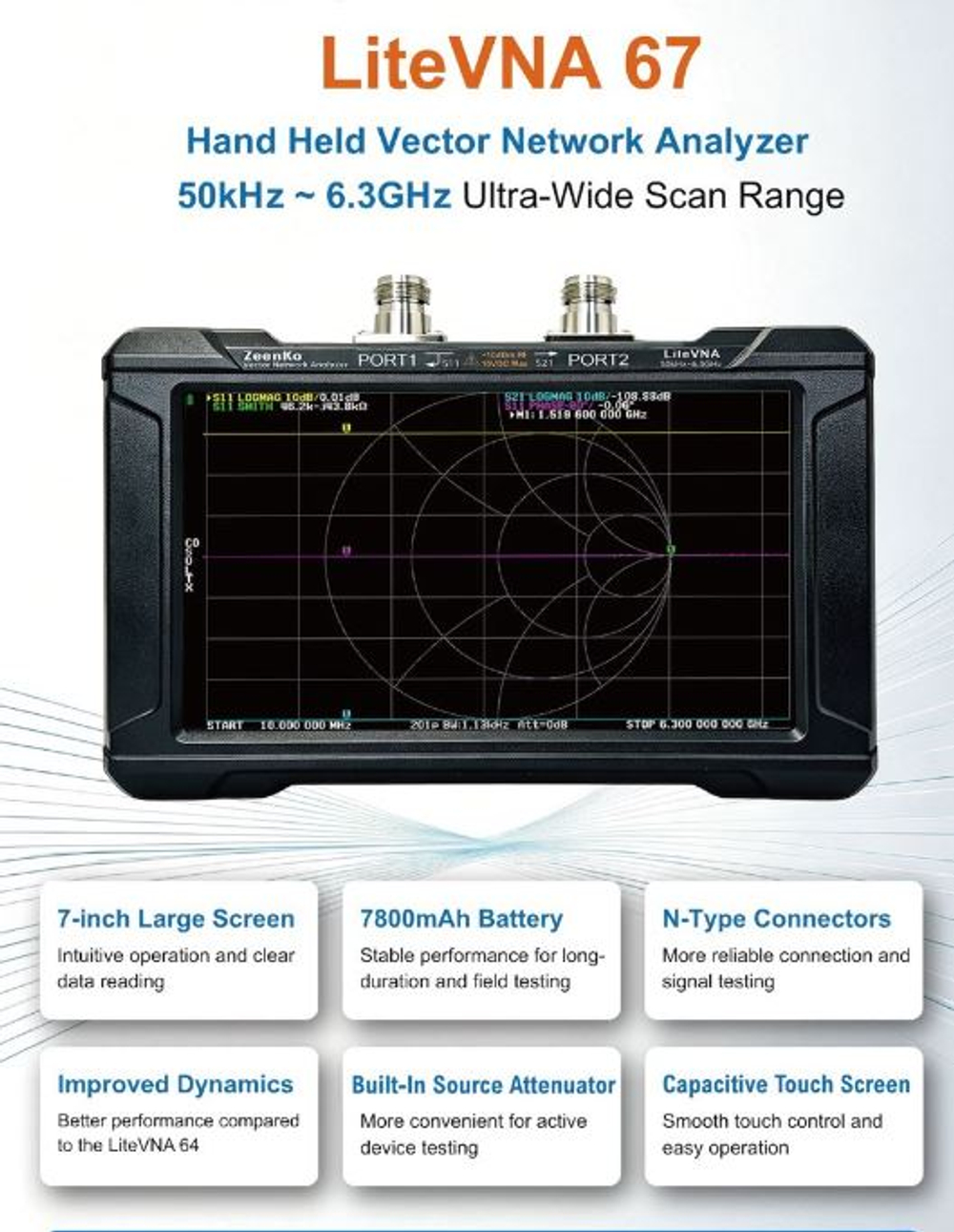

Анализатор векторный LiteVNA67 LiteVNA 67 — это портативный векторный анализатор цепей (VNA), предназначенный для тестирования антенн, отладки радиочастотных схем, измерения фильтров и анализа импеданса. Он работает в диапазоне от 50 кГц до 6,3 ГГц и оснащён 7-дюймовым ёмкостным сенсорным экраном. характеристики Частотный диапазон: 50 кГц – 6,3 ГГц. Измеряемые параметры: S11 (отражение) и S21 (передача). С их помощью можно анализировать антенны, кабели, фильтры и другие радиочастотные компоненты. Динамический диапазон: >100 дБ в диапазоне 50 кГц – 3 ГГц, >80 дБ в диапазоне 3 – 6,3 ГГц. Дисплей: 7-дюймовый TFT LCD с разрешением 1024?600 пикселей. Поддерживает отображение диаграммы Смита, логарифмической амплитуды, КСВ (SWR) и фазовой характеристики. Разъёмы: два порта N-type (N female) для подключения тестовых кабелей и переходников. Подключение: USB-C для питания и обмена данными с компьютером или Android-устройством. Встроенный аттенюатор: позволяет регулировать уровень выходного сигнала, что полезно при работе с активными устройствами, такими как усилители и смесители Возможности: TDR/DTF-анализ (временная и частотная domain-анализ): с помощью IFFT-вычислений помогает обнаруживать неоднородности и определять расстояние до места повреждения в кабельных линиях. Количество точек развёртки: от 21 до 1001 точки непосредственно на анализаторе; при подключении к компьютеру через USB-C — до 65535 точек и работа с совместимым ПО. Одновременное отображение: до 8 маркеров в зависимости от ПО. Комплектация В набор обычно входят: сам анализатор LiteVNA 67; ВЧ-тестовые кабели с N-разъёмами (2 шт., длина 50 см); калибровочный комплект N-type (OPEN, SHORT, LOAD); адаптер N-female на N-female; ёмкостный стилус; кабель USB-A на USB-C; карта microSD на 32 ГБ; защитный кейс. Применение: Прибор находит применение в любительской радиосвязи, обслуживании и ремонте радиочастотного оборудования, разработке электроники, системах IoT, LoRa и Wi-Fi, а также для экспериментов вплоть до диапазонов 5 ГГц и 5,8 ГГц. Важные замечания: Перед точными измерениями обязательна корректная калибровка. Результат измерений зависит от диапазона, типа кабеля и заданного коэффициента укорочения при работе в режимах TDR/DTF. Максимально допустимый уровень входного сигнала — +10 дБм. Прибор нельзя подключать напрямую к выходу передатчика или усилителя мощности без соответствующего аттенюатора и защиты.
